Co to jest złączka do węża przemysłowego? Kompletny przewodnik

Co za Przemysłowe złączki do węży Czy i dlaczego ma to znaczenie

An złączka do węża przemysłowego to element łączący, który łączy elastyczny wąż z rurą, zaworem, pompą, cylindrem lub innym wężem , uszczelniając połączenie, aby płyn lub gaz mógł przepływać przez system bez wycieków. Zwykle składa się z korpusu złącza, tulei lub tulei, która chwyta wąż, oraz gwintu lub kołnierza na przeciwległym końcu, który łączy się z resztą systemu.

Większość sprzedawanych obecnie złączek do węży przemysłowych jest zbudowana jako złączka do węży stanowiąca standard przemysłowy, co oznacza, że ​​kształt gwintu, kąt uszczelnienia i wymiary są zgodne z uznanymi specyfikacjami, takimi jak SAE, DIN, ISO lub licencjat, a nie z jednorazowym, zastrzeżonym projektem. Dzięki tej standaryzacji złączka z jednej serii produkcyjnej może niezawodnie współpracować z wężem, zaworem lub otworem cylindra wyprodukowanym gdzie indziej, co ma ogromne znaczenie w układach hydraulicznych i transportu płynów, gdzie niedopasowanie może oznaczać wyciek pod ciśnieniem, a nie drobną niedogodność.

W pozostałej części tego przewodnika omówiono budowę standardowej złączki do węża, porównanie standardów gwintów i uszczelnień, dobranie rozmiaru złączki hydraulicznej do danego ciśnienia i średnicy węża oraz na co zwrócić uwagę u producenta złączy do węży przemysłowych.

Co to jest Standardoweowe złącze węża

Standardowa złączka węża to złączka zbudowana zgodnie z opublikowaną specyfikacją wymiarów i gwintu, a nie z niestandardową lub zastrzeżoną geometrią. Do najczęściej przywoływanych specyfikacji w zakresie węży hydraulicznych i przemysłowych należą złączki z gwintem prostym i kielichowym SAE, złączki metryczne DIN powszechne w sprzęcie europejskim, złączki ISO stosowane w celu zapewnienia kompatybilności sprzętu transgranicznego oraz złączki BS powszechne w sprzęcie na rynku brytyjskim i Wspólnoty Narodów.

Wybór standardowej armatury przemysłowej zamiast zastrzeżonej konstrukcji zasadniczo upraszcza przyszłą konserwację, ponieważ części zamienne można pozyskać z więcej niż jednej linii produkcyjnej bez konieczności przeprojektowywania punktu połączenia.

Jak działają złączki do węży przemysłowych: podstawowe elementy

Każda złączka do węża przemysłowego ma trzy strefy funkcjonalne, niezależnie od standardu gwintu i rozmiaru węża.

Złącze węża i tuleja

Korpus złączki wkłada się do końca węża lub nad nim, a tuleja lub tuleja ściskają się wokół węża podczas zaciskania, blokując złączkę na miejscu i uszczelniając zewnętrzną warstwę węża względem trzonu złączki.

Interfejs gwintu i uszczelki

Na przeciwległym końcu złączki znajduje się gwint lub kołnierz, który łączy się z resztą systemu. Uszczelnienie odbywa się albo za pomocą stożkowego gwintu, który uszczelnia styk, równoległego gwintu połączonego z pierścieniem typu O-ring lub podkładką klejoną, albo połączenia kielichowego i stożkowego, które uszczelnia kontakt metal-metal pod momentem obrotowym.

Złączki zaciskane a złączki wielokrotnego użytku

Zagniatane złączki są trwale mocowane na wężu za pomocą maszyny do zaciskania i nie można ich usunąć bez przecięcia węża, podczas gdy złączki wielokrotnego użytku lub do montażu w terenie wkręcają się lub zaciskają na końcu węża i można je zdemontować i ponownie zamontować, co sprawdza się w przypadku napraw w terenie, gdy prasa do zagniatania nie jest dostępna.

Dobór złączki węża wysokociśnieniowego według średnicy węża

Ciśnienie robocze zwykle spada wraz ze wzrostem średnicy wewnętrznej węża, ponieważ większy otwór wymaga proporcjonalnie grubszej warstwy wzmacniającej, aby utrzymać to samo naprężenie ścianki. Złącze węża wysokociśnieniowego na wężu o małej średnicy często wytrzymuje znacznie wyższe ciśnienie robocze niż ta sama rodzina złączek na wężu o większej średnicy , dlatego też dobór wyłącznie na podstawie średnicy bez sprawdzenia ciśnienia znamionowego jest częstym błędem w specyfikacji.

Rysunek 1: Ogólne odniesienia dotyczące zakresów ciśnienia roboczego według rozmiaru otworu węża. Rzeczywiste wartości zależą od warstw zbrojenia, konstrukcji złączki i zastosowanego współczynnika bezpieczeństwa.

Kryteria wyboru złączki do węża hydraulicznego

Oprócz średnicy i ciśnienia kilka innych parametrów określa, czy złączka węża hydraulicznego będzie działać niezawodnie w danym systemie.

Rysunek 2: Ogólna tendencja obniżania wartości znamionowych pokazująca spadek wydajności ciśnieniowej wraz ze wzrostem temperatury roboczej, wyrażona jako procent znamionowego ciśnienia zimnego.

Objaśnienie typów złączy do węży gwintowanych

Gwintowana złączka węża może wykorzystywać kilka różnych gwintów i geometrii uszczelnień, a zmieszanie ze sobą niewłaściwych dwóch jest jedną z najczęstszych przyczyn nieszczelności połączeń w układzie hydraulicznym.

Gwint NPT

National Pipe Uszczelnia gwinty stożkowe poprzez klinowanie razem gwintów stożkowych męskich i żeńskich, zwykle przy pomocy uszczelniacza do gwintów i jest powszechne w ogólnym sprzęcie przemysłowym i rolniczym.

wątek BSP

Gwint British Standard Pipe występuje w postaci stożkowej i równoległej, przy czym wersja równoległa jest uszczelniana przez klejoną podkładkę, a nie wciskanie gwintu, co jest powszechne w sprzęcie na rynku europejskim i Wspólnoty Narodów.

wątek JIC

W złączkach Joint Industry Council zastosowano 37-stopniowe uszczelnienie kielichowe na równoległym gwincie, co zapewnia mocne uszczelnienie metal-metal, które dobrze sprawdza się w przypadku wibracji i jest szeroko stosowane w układach hydraulicznych w Ameryce Północnej.

Wątek ORFS

W złączkach z uszczelką czołową z pierścieniem typu O-ring zastosowano pierścień typu O-ring z płaską powierzchnią zamiast uszczelnienia kielichowego lub gwintowego, co zapewnia jedno z najbardziej odpornych na wycieki połączeń dostępnych w zastosowaniach hydraulicznych pod wysokim ciśnieniem.

Gwint metryczny

Złączki z gwintem metrycznym, często w połączeniu ze stożkiem 24 stopni i pierścieniem typu O-ring, są powszechne w maszynach produkowanych w Europie i coraz częściej stosowane w sprzęcie przeznaczonym na rynki światowe.

Rysunek 3: Ogólne dopuszczalne ciśnienie odniesienia według geometrii gwintu i uszczelnienia. Rzeczywiste oceny różnią się w zależności od rozmiaru dopasowania, materiału i projektu producenta.

Wybór materiałów i powłok dla przemysłowych złączek do węży

Najpopularniejszym materiałem korpusów złączy do ogólnych zastosowań hydraulicznych pozostaje stal węglowa, zwykle wykończona powłoką cynkową lub cynkowo-niklową, aby zapewnić odporność na korozję powierzchniową podczas przechowywania i użytkowania w terenie. Łączniki ze stali nierdzewnej są droższe w obróbce, ale są znacznie bardziej odporne na korozję w środowiskach morskich, chemicznych, spożywczych i farmaceutycznych, gdzie rutynowe jest mycie lub narażenie na sól. Złączki mosiężne pojawiają się głównie na przewodach powietrza i wody o niższym ciśnieniu, gdzie obrabialność i umiarkowana odporność na korozję mają większe znaczenie niż maksymalna obciążalność ciśnieniowa.

Rysunek 4: Względne porównanie pięciu praktycznych czynników na ogólnej pięciopunktowej skali odniesienia dla inżynierii.

Branże, które opierają się na przemysłowych armaturach do węży

Przemysłowe i standardowe złączki do węży pojawiają się wszędzie tam, gdzie płyn lub gaz musi przepływać przez elastyczne połączenie, a nie sztywną rurę. Typowe sektory obejmują:

• Obwody hydrauliczne maszyn budowlanych i do robót ziemnych
• Sprzęt rolniczy i hydraulika narzędzi
• Systemy płynów morskich i okrętowych
• Rurociągi zakładów metalurgicznych i przetwórstwa ropy naftowej
• Linie przetwórstwa spożywczego i farmaceutycznego wymagające armatury sanitarnej
• Sprzęt do lotów kosmicznych i naziemnego wsparcia lotniczego

Każdy sektor preferuje określoną kombinację materiału, standardu gwintu i metody uszczelniania w oparciu o obsługiwane płyny, środowisko otoczenia i częstotliwość demontażu połączenia w celu konserwacji.

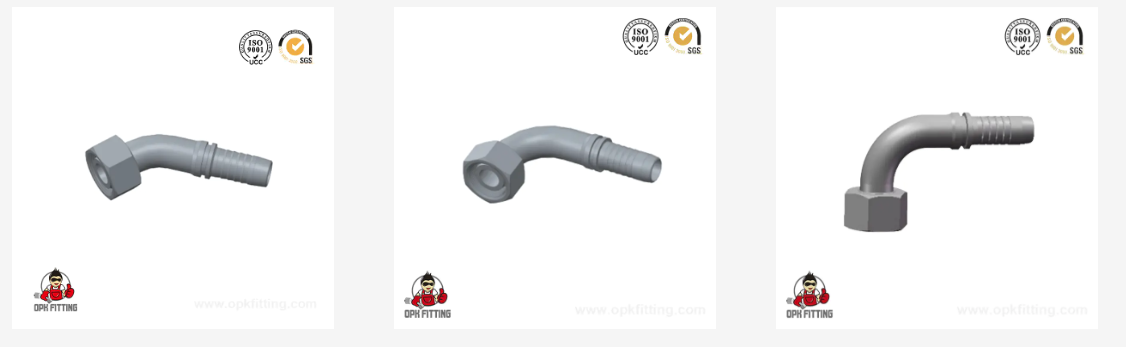

Niestandardowe złączki do węży i złączki do węży OEM

Standardowe łączniki katalogowe obejmują większość zastosowań, ale niektóre układy sprzętu wymagają niestandardowego łącznika węża zbudowanego wokół określonego kąta zgięcia, długości lub konfiguracji portu, którego nie może dopasować część katalogowa. Złączki OEM do węży, produkowane według własnego rysunku klienta lub przykładowej części, pozwalają konstruktorom sprzętu zintegrować złączkę pasującą dokładnie do ich obudowy i wymagań montażowych, zamiast dostosowywać układ wokół standardowej części.

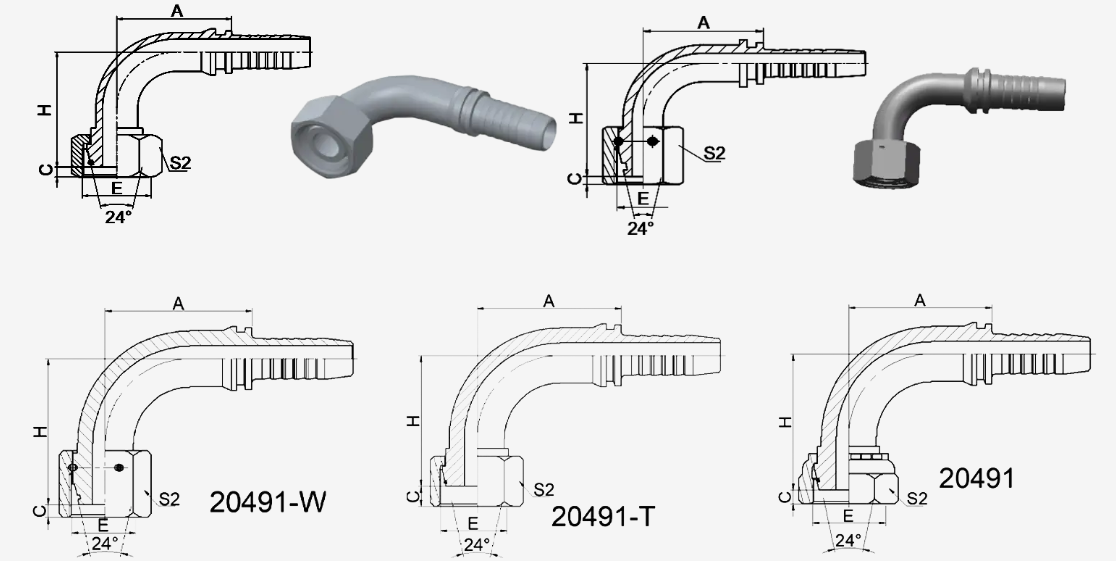

Połączenia kolankowe są częstym zamówieniem niestandardowym, ponieważ kąt i promień zgięcia znacznie się różnią w zależności od konstrukcji maszyny. Wytwarzanie złącza kolanowego w zintegrowanym procesie formowania za pomocą grzejnika o wysokiej częstotliwości i sterowanej komputerowo giętarki do rur generalnie zapewnia większą spójność wymiarową w całej serii produkcyjnej niż łączniki montowane z oddzielnych spawanych segmentów.

Najlepsze praktyki dotyczące instalacji i zaciskania

Prawidłowa technika montażu chroni zarówno integralność uszczelnienia, jak i żywotność złączki węża hydraulicznego. Dane terenowe z operacji zaciskania konsekwentnie wskazują na niewielką liczbę kroków, które zapobiegają większości wczesnych awarii.

1. Przytnij kwadrat węża za pomocą odpowiedniego narzędzia do cięcia węża, a nie piły ręcznej, ponieważ cięcie pod kątem zapobiega równomiernemu stykowi tulejki.
2. Jeśli konstrukcja złączki wymaga węża ze ściętymi krawędziami, zdejmij tylko zewnętrzną osłonę, dokładnie przestrzegając długości paska podanej przez producenta złączki.
3. Przed zaciśnięciem wąż całkowicie wsunąć w złączkę, tak aby warstwa wzmacniająca znajdowała się pod całą długością tulejki.
4. Ustaw maszynę do zaciskania na dokładnie taki rozmiar matrycy i ciśnienie określone dla tej kombinacji złączki i węża.
5. Przeprowadź próbną próbę ciśnieniową na gotowych zespołach przed ich oddaniem do użytku, aby upewnić się, że nie ma wycieków na styku zacisku lub gwintu.
6. Przed instalacją przepłucz i zakryj gotowe zespoły, aby zapobiec przedostawaniu się zanieczyszczeń do otworu.

Wybór producenta złączy do węży przemysłowych

Wybór producenta złączy do węży przemysłowych lub dostawcy złączy do węży przemysłowych wymaga spojrzenia poza stronę katalogu w stronę możliwości produkcyjnych, ponieważ stała jakość zagniatania i dokładność wymiarowa w całej serii zamówienia są tak samo ważne, jak początkowa część próbna.

Fabryka Sprzętu Hydraulicznego OPK FITTING to jeden z przykładów fabryki złączy węży zbudowanej wokół produkcji rur hydraulicznych i adapterów, obejmującej złączki do węży, adaptery i elastyczne węże hydrauliczne dla różnych poziomów ciśnienia i rozmiarów. Produkty tego rodzaju obiektów są zwykle stosowane w układach hydraulicznych i transportu płynów w maszynach, metalurgii, przemyśle naftowym, budownictwie, przemyśle stoczniowym, sprzęcie naziemnym w przemyśle lotniczym, rolnictwie, przemyśle farmaceutycznym i przetwórstwie spożywczym. Fabryka działa w mieście Ningbo w prowincji Zhejiang w Chinach, regionie o ugruntowanej bazie produkcji rur hydraulicznych i silnej infrastrukturze transportowej na szlakach eksportu morskiego i lotniczego.

Etapy produkcyjne w tego rodzaju zakładzie obejmują zazwyczaj cięcie rur, ściąganie izolacji z gumy, zaciskanie węży, próbne testowanie ciśnienia i płukanie, wsparte możliwością obróbki CNC samych korpusów złączy. Porównując producenta złączy do węży przemysłowych z innym, inżynierowie często pytają o liczbę maszyn CNC i ogólną zdolność produkcyjną, możliwość wewnętrznego testowania właściwości fizycznych i wymiarowych oraz o to, czy fabryka obsługuje zarówno łączniki węży OEM zbudowane na podstawie rysunków klienta, jak i standardową produkcję katalogową.

Często zadawane pytania

• P1: Co to jest złączka do węża przemysłowego

  Odp.: Jest to element złącza łączący elastyczny wąż z rurą, zaworem, pompą lub otworem cylindra, uszczelniający połączenie, dzięki czemu płyn lub gaz mogą przepływać przez system bez wycieków.

• P2: Co to jest standardowa złączka węża

  Odp.: Jest to złączka zbudowana zgodnie z opublikowaną specyfikacją gwintu i wymiarów, taką jak SAE, DIN, ISO lub BS, umożliwiającą niezawodne łączenie z częściami pochodzącymi z więcej niż jednego źródła produkcyjnego.

• P3: Do czego służą złączki do węży

  Odp.: Łączą elastyczne odcinki węży ze sztywnymi rurociągami, pompami, zaworami i cylindrami w hydraulicznych, pneumatycznych i ogólnych systemach transportu płynów.

• P4: Jak działają złączki do węży przemysłowych

  Odp.: Tuleja lub tuleja zaciska się wokół węża, chwytając go i uszczelniając go do korpusu złączki, podczas gdy przeciwny koniec łączy się z systemem poprzez pasujący gwint lub złącze kołnierzowe.

• P5: Jaka jest różnica między złączką zaciskaną a złączką wielokrotnego użytku

  Odp.: Zagniatana złączka jest trwale mocowana na wężu za pomocą zaciskarki, natomiast złączka wielokrotnego użytku wkręca się lub zaciska na końcu węża i można ją zdjąć i ponownie zamontować bez przecinania węża.

• P6: Jak wybrać odpowiedni rodzaj gwintu dla złącza węża hydraulicznego?

  Odp.: Najpierw dopasuj typ gwintu do przyłącza współpracującego wyposażenia, a następnie sprawdź, czy ciśnienie znamionowe złączki i typ uszczelnienia odpowiadają ciśnieniu roboczemu i stosowanemu medium.

• P7: Jakie produkty możesz dostarczyć

  Odp.: Produkcja obejmuje złączki do węży, tuleje, złączki przejściowe i złącza hydrauliczne zbudowane zgodnie z normami SAE, DIN, ISO, BS i innymi normami międzynarodowymi.

• P8: A co ze zdolnością produkcyjną Twojej firmy?

  Odp.: W fabryce znajduje się ponad 100 obrabiarek CNC wspieranych przez zespół personelu badawczo-rozwojowego skupionego na projektowaniu złączek i doskonaleniu procesów.

• P9: W jaki sposób Twoja firma zapewnia jakość produktu

  Odp.: Każdy proces produkcyjny obejmuje kontrolę na linii produkcyjnej, a gotowe produkty są testowane pod kątem wymagań klienta i międzynarodowych standardów przy użyciu wewnętrznego systemu kontroli obejmującego właściwości materiałów i dokładność wymiarową.

• P10: Czy produkujesz części standardowe?

  Odp.: Produkcja opiera się głównie na międzynarodowych specyfikacjach części standardowych, co zapewnia zgodność ze wspólnymi standardami gwintów i połączeń.

• P11: Ile czasu zajmie otrzymanie odpowiedzi po wysłaniu zapytania

  Odpowiedź: W dni robocze odpowiedzi na zapytania są zazwyczaj udzielane w ciągu czterech godzin od otrzymania.

• P12: Czy możesz dostarczyć niestandardowe lub OEM złączki do węży?

  Odp.: Tak, niestandardowe złączki do węży i złączki do węży OEM są opracowywane i produkowane zgodnie z rysunkami klienta lub przykładowymi częściami, w tym niestandardowymi konfiguracjami złączy kolankowych.
