Co to jest wąż hydrauliczny?

Co to jest Wąż hydrauliczny

Wąż hydrauliczny to elastyczna, wzmocniona rura przeznaczona do przenoszenia płynu pod ciśnieniem pomiędzy elementami układu hydraulicznego, przenosząc siłę potrzebną do poruszania cylindrami, silnikami i innymi siłownikami. W przeciwieństwie do sztywnych rur stalowych, wąż hydrauliczny może zginać się wokół ruchomych części i pochłaniać wibracje, dlatego jest standardowym wyborem wszędzie tam, gdzie sprzęt wygina się, obraca lub zmienia położenie podczas pracy. Kompletny zespół węża hydraulicznego łączy sam wąż ze złączkami węża hydraulicznego zaciśniętymi na każdym końcu , tworząc szczelną ścieżkę, która łączy pompy, zawory, cylindry i zbiorniki w jeden obwód roboczy.

Większość węży hydraulicznych ma podobną strukturę warstwową, niezależnie od zastosowania. Rura wewnętrzna przenosi płyn i jest odporna na skład chemiczny tego płynu, warstwa wzmacniająca z plecionego lub spiralnie nawiniętego drutu lub materiału tekstylnego zapewnia wężowi zdolność ciśnieniową, a zewnętrzna osłona chroni wzmocnienie przed ścieraniem, warunkami atmosferycznymi i ogólnym zużyciem. Zrozumienie tej struktury znacznie ułatwia wybór odpowiedniego węża i pasującej złączki do danej maszyny.

Jak zbudowany jest wąż hydrauliczny

Każdy wąż hydrauliczny składa się z warstw, a liczba i rodzaj tych warstw określa, jakie ciśnienie wąż wytrzyma i jak zachowuje się pod wpływem zginania, ogrzewania i wielokrotnego zginania.

Tabela 1: Warstwy rdzenia występujące w typowym wężu hydraulicznym
Warstwa Funkcja Wspólny materiał
Dętka wewnętrzna Przenosi i przechowuje płyn hydrauliczny Kauczuk syntetyczny lub tworzywo termoplastyczne
Wzmocnienie Zapewnia zdolność ciśnieniową i wytrzymałość na rozerwanie Drut stalowy pleciony lub spiralny, tekstylny
Zewnętrzna osłona Chroni przed ścieraniem, warunkami atmosferycznymi i chemikaliami Kauczuk syntetyczny, poliuretan

Pojedyncza warstwa oplotu jest powszechna w wężach o mniejszym obciążeniu, podczas gdy w wężu hydraulicznym wysokociśnieniowym stosowanym w wymagającym sprzęcie często stosuje się dwie lub więcej warstw drutu spiralnego, aby osiągnąć znacznie wyższe ciśnienie robocze bez rozszerzania się lub osłabiania pod wpływem powtarzających się cykli ciśnienia.

Zrozumienie wartości znamionowej ciśnienia węża hydraulicznego

Wartość ciśnienia węża hydraulicznego informuje o maksymalnym ciśnieniu roboczym, jakie wąż może bezpiecznie wytrzymać podczas normalnej pracy. Wartość ciśnienia powinna być zawsze dostosowana do rzeczywistego ciśnienia wytwarzanego przez podłączoną pompę lub system, a nie po prostu wybierana losowo. Liczą się tutaj dwie liczby: ciśnienie robocze, na które wąż jest przystosowany podczas ciągłego użytkowania, oraz ciśnienie rozrywające, które jest punktem awarii i jest znacznie wyższe od ciśnienia roboczego jako wbudowany margines.

Typowe ciśnienie robocze według rodzaju wzmocnienia Niski Wysoka Warkocz tekstylny Pojedynczy oplot z drutu Podwójny oplot z drutu Drut spiralny

Rysunek 1: Względne ciśnienie robocze przy konstrukcji wzmacniającej, skala od niskiej do dużej

W tym porównaniu węże hydrauliczne zwijane spiralnie zazwyczaj osiągają najwyższą obciążalność ciśnieniową, dlatego też węże hydrauliczne wysokociśnieniowe stosowane w koparkach, prasach i ciężkim sprzęcie dźwigowym są prawie zawsze budowane ze wzmocnienia z drutu spiralnego, a nie z pojedynczego oplotu tekstylnego.

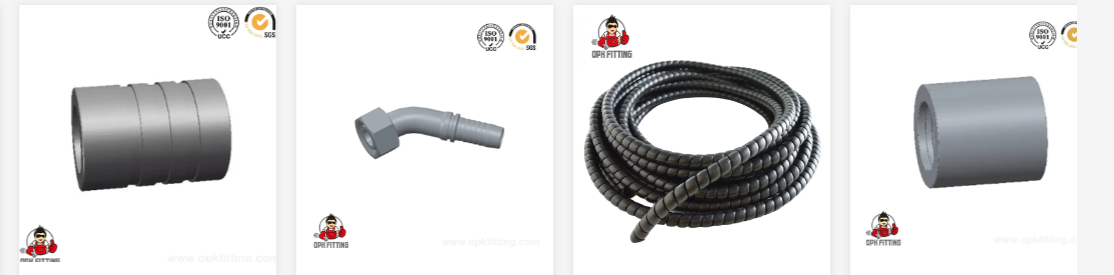

Złączki do węży hydraulicznych i ich działanie

Złączki węży hydraulicznych łączą wąż z pompami, cylindrami, zaworami i kolektorami, a złączka jest tak samo ważna dla zapewnienia szczelności układu, jak sam wąż. Złączka jest zwykle zaciskana na końcu węża za pomocą dopasowanej tulejki, tworząc trwały zespół węża hydraulicznego o ciśnieniu znamionowym.

Typowe typy dopasowań

  • Złączki JIC, rozpoznawalne po rozszerzeniu gniazda o 37 stopni i szeroko stosowane w ogólnym sprzęcie hydraulicznym
  • Złączki ORFS, uszczelnione powierzchnią typu O-ring, zapewniające mocne i odporne na wycieki połączenie
  • Złączki gwintowane NPT i BSP, powszechnie stosowane w portach pomp i blokach zaworów
  • Złączki kołnierzowe, stosowane w wężach o większej średnicy, gdzie potrzebne jest połączenie śrubowe
  • Szybkozłącza umożliwiające szybkie łączenie i rozłączanie bez użycia narzędzi

Identyfikacja złączki węża hydraulicznego

Identyfikacja złączki węża hydraulicznego zwykle sprowadza się do sprawdzenia trzech szczegółów razem, a nie tylko na podstawie wyglądu: rodzaju i rozmiaru gwintu, kąta gniazda lub rodzaju uszczelnienia oraz tego, czy połączenie jest męskie, czy żeńskie. Pomiar średnicy gwintu za pomocą suwmiarki i porównanie kształtu gniazda z tabelą referencyjną to najpewniejszy sposób sprawdzenia pasowania przed zamówieniem wymiany.

Jak wybrać odpowiedni zespół węża hydraulicznego

Wybór zespołu węża hydraulicznego rozpoczyna się od dopasowania czterech czynników do sprzętu, który będzie obsługiwał, a nie od wyboru wyłącznie na podstawie średnicy węża.

  1. Ciśnienie robocze instalacji potwierdzone na podstawie ciśnienia znamionowego węża z odpowiednim marginesem bezpieczeństwa
  2. Rodzaj i temperatura płynu, ponieważ materiał rury wewnętrznej musi być odporny na działanie określonego używanego płynu hydraulicznego
  3. Średnica wewnętrzna węża dostosowana do utrzymania prawidłowego przepływu bez nadmiernego spadku ciśnienia lub gromadzenia się ciepła
  4. Prowadzenie i promień zgięcia, ponieważ wąż wciśnięty poniżej minimalnego promienia zgięcia zużywa się znacznie szybciej, niż oczekiwano
Ciśnienie robocze a ciśnienie rozrywające dla różnych rozmiarów węży 6 mm 10 mm 13 mm 19 mm 25 mm Ciśnienie robocze Ciśnienie rozrywające

Rysunek 2: Przykładowa zależność pomiędzy ciśnieniem roboczym a marginesem ciśnienia rozrywającego dla różnych rozmiarów węży

Szczelina pomiędzy linią ciśnienia roboczego a linią ciśnienia rozrywającego stanowi margines bezpieczeństwa wbudowany w wąż o odpowiednich parametrach marginesu tego nie należy w żadnym wypadku traktować jako wolnych mocy operacyjnych podczas normalnego użytkowania systemu.

Instrukcja instalacji węża hydraulicznego

Prawidłowa instalacja wydłuża żywotność i zmniejsza ryzyko przedwczesnych wycieków lub awarii węża. Podstawowy przewodnik instalacji węża hydraulicznego zazwyczaj przebiega według tej kolejności.

  1. Utnij wąż pod kątem prostym i oczyść, usuwając luźny drut wzmacniający z odciętego końca
  2. Wybierz pasującą złączkę i tuleję w oparciu o rozmiar węża i rodzaj wzmocnienia
  3. Zaciśnij złączkę zgodnie z średnicą zagniatania określoną przez producenta dla danej kombinacji węża i złączki
  4. Poprowadź wąż unikając ostrych zagięć poniżej minimalnego promienia zgięcia i z dala od gorących powierzchni lub ruchomych części
  5. Długie odcinki węży należy podpierać opaskami w regularnych odstępach, aby zapobiec zwisaniu i ocieraniu
  6. Wykonaj próbę ciśnieniową gotowego zespołu przed oddaniem go do pełnej eksploatacji

Lista kontrolna konserwacji węży hydraulicznych

Rutynowa kontrola pozwala wykryć większość problemów z wężami na długo przed tym, zanim spowodują one przestój. Praktyczna lista kontrolna konserwacji przewodów hydraulicznych obejmuje następujące punkty podczas każdej rundy przeglądu.

  • Sprawdź zewnętrzną osłonę pod kątem pęknięć, przetarć, pęcherzy lub odsłoniętego drutu wzmacniającego
  • Sprawdź złączki pod kątem oznak wycieków, korozji lub ruchu w obszarze zaciskania
  • Upewnij się, że prowadzenie węża nie przesunęło się i nie stykało się z gorącymi elementami lub ostrymi krawędziami
  • Poszukaj załamań, skrętów lub spłaszczonych odcinków na całej długości węża
  • Zapisz wiek węża i wymień zespoły, dla których osiągnięto zalecany okres międzyobsługowy
Najczęstsze przyczyny awarii węża hydraulicznego Ścieranie i tarcie Wysoka Nieprawidłowe wyznaczanie trasy Wysoka Użycie nadmiernego ciśnienia Umiarkowane Ekspozycja na ozon i ciepło Umiarkowane Zmęczenie montażowe Niskier

Rysunek 3: Ilustracyjny ranking typowych czynników powodujących awarie węża w terenie

Porównanie typów węży hydraulicznych

Różne konstrukcje węży działają odmiennie w przypadku tego samego zestawu praktycznych środków, co sprawia, że bezpośrednie porównanie jest przydatne przy zawężaniu opcji.

Wydajność ciśnieniowa Odporność na ścieranie Zakres temperatur Elastyczność Absorpcja wibracji Pojedynczy oplot z drutu Drut spiralny Hose

Rysunek 4: Porównanie wyników pięciu praktycznych środków w skali względnej

Wąż z drutem spiralnym charakteryzuje się zazwyczaj wytrzymałością na ciśnienie i odpornością na ścieranie, co odpowiada jego powszechnemu zastosowaniu w ciężkich maszynach, natomiast wąż z pojedynczym oplotem pozostaje lżejszy i bardziej elastyczny, co czyni go częstym wyborem w przypadku sprzętu o węższym prowadzeniu i częstym ruchu.

Branże, które opierają się na zespołach węży hydraulicznych

Węże hydrauliczne i złączki węży hydraulicznych pojawiają się w szerokiej gamie urządzeń przemysłowych wszędzie tam, gdzie do generowania ruchu lub siły wykorzystywana jest moc płynu.

Tabela 2: Typowe gałęzie przemysłu i typowe zastosowania węży hydraulicznych
Przemysł Typowe zastosowanie
Maszyny Inżynieryjne Obwody hydrauliczne koparki, ładowarki i dźwigu
Metalurgia i Górnictwo Linie pras ciężkich i sprzęt do transportu materiałów
Ropa naftowa i chemia Linie przesyłowe cieczy odporne na działanie określonych płynów procesowych
Żegluga i Marynarka Maszyny pokładowe i układy hydrauliczne układu kierowniczego
Lotnictwo i wojsko Wsparcie naziemne i specjalistyczny sprzęt mobilny
Budowa Pompy do betonu, podnośniki i sprzęt kompaktowy

O Fabryce Sprzętu Hydraulicznego OPK FITTING

OPK FITTING Hydraulic Equipment Factory to wyspecjalizowany producent węży hydraulicznych, złączek i adapterów do węży hydraulicznych z siedzibą w mieście Ningbo w prowincji Zhejiang, obszarze od dawna uznawanym za centrum produkcji rur hydraulicznych w Chinach. Z ponad 10 lat doświadczenia w produkcji fabryka oferuje szeroką gamę poziomów ciśnienia, rozmiarów węży i typów złączy obsługujących maszyny, metalurgię, ropę naftową, budownictwo, spedycję, przemysł lotniczy, rolniczy, farmaceutyczny i spożywczy.

Produkcja w fabryce odbywa się według pełnego ciągu technologicznego, obejmującego cięcie rur, ściąganie izolacji z gumy, zaciskanie węży, próbne testowanie ciśnienia i płukanie. Złącza kolankowe są produkowane w integralnym procesie produkcyjnym przy użyciu urządzeń grzewczych o wysokiej częstotliwości i sterowanych komputerowo giętarek do rur, co zapewnia czystą strukturę i niezawodne wykończenie każdego przewodu hydraulicznego opuszczającego zakład. W skład zespołu wchodzą wykwalifikowani projektanci skupieni zarówno na wydajności produktu, jak i szybkiej obsłudze klienta, a produkty z fabryki są dostarczane klientom na całym Bliskim Wschodzie, w Europie i Stanach Zjednoczonych.

Często zadawane pytania

  • Pytanie 1. Jaki wąż hydrauliczny wybrać

    Dopasuj wąż do ciśnienia roboczego systemu, rodzaju cieczy, zakresu temperatur i wymaganego promienia zgięcia, a nie wybieraj wyłącznie na podstawie średnicy.

  • Pytanie 2. Które złącze hydrauliczne jest najlepsze

    Właściwe dopasowanie zależy od typu gwintu portu znajdującego się już w Twoim sprzęcie, np. JIC, ORFS, NPT lub BSP, więc identyfikacja ma miejsce przed wyborem.

  • Pytanie 3. Jakiego ciśnienia potrzebuję

    Sprawdź maksymalne ciśnienie robocze generowane przez pompę lub system i wybierz wąż o parametrach znamionowych powyżej tej wartości, z odpowiednim marginesem bezpieczeństwa.

  • Pytanie 4. Jak rozpoznać złączki węży hydraulicznych

    Zmierz średnicę gwintu, sprawdź kąt gniazda lub rodzaj uszczelki i przed zamówieniem zapałki potwierdź, czy połączenie jest męskie czy żeńskie.

  • Pytanie 5. Jak czytać oznaczenia węży hydraulicznych

    Tekst dotyczący układania węża zazwyczaj zawiera średnicę wewnętrzną, ciśnienie robocze, zakres temperatur i informacje o partii produkcyjnej wydrukowane wzdłuż zewnętrznej osłony.

  • Pytanie 6. W jaki sposób towary są wysyłane do klientów

    Przesyłki zazwyczaj przemieszczają się drogą morską, ponieważ fabryka znajduje się blisko portu w Ningbo, a w przypadku pilnych zamówień dostępny jest transport lotniczy przez lotniska w Ningbo i Szanghaju.

  • Pytanie 7. Jakie obszary zastosowań obejmują produkty

    Produkty obsługują systemy transportu hydraulicznego i płynów w maszynach inżynieryjnych, metalurgii, przemyśle naftowym, górnictwie, budownictwie, przemyśle chemicznym, spedycji, przemyśle lotniczym i wojskowym.

  • Pytanie 8. Jak wygląda metoda płatności

    Warunki takie jak FOB, CIF lub CNF są potwierdzane podczas wyceny, przy zamówieniach na produkcję masową zwykle składanych w formie depozytu, po którym następuje saldo przed dostawą, a na żądanie dostępne jest miesięczne rozliczenie.
